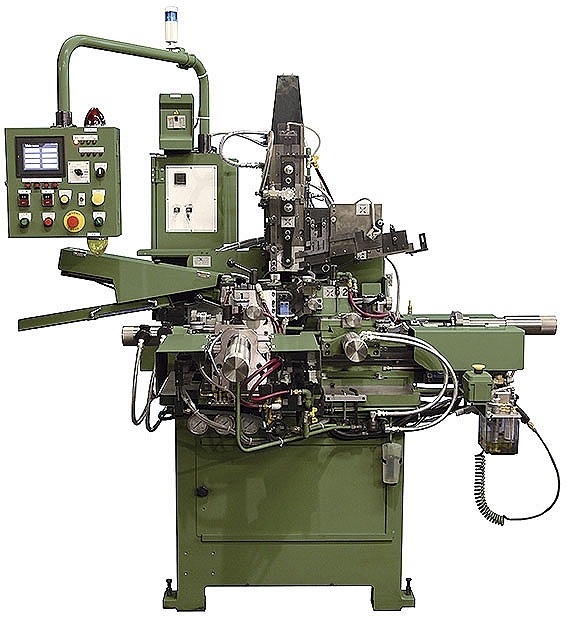

写真はMS-5型単能機
ベアリング旋削専用機のベストセラー
当社単能機は、ベアリング旋削に特化した機能を持ち、１スライドの「MS-4型」と２スライドの「MS-5型」が当社の旋削事業を支えています。また、国内外を問わずベアリング旋削を担う各社に採用され、長くご愛用頂いております。
当社単能機の特徴
- 簡単操作
- 容易な保守点検
- スムーズな部品交換
- バイセット回路を装備
- ならし運転機能を装備
- 切削油レス
- プログラマブルコントローラー採用による電動動作
- ２スライド標準装備による２工程同時加工（MS-5型）
- ベアリング以外のパーツ加工にも対応（設計変更オプション）
| 仕 様 | MS-4型 | MS-4型 | MS-4型 | MS-5型 | MS-5型 | MS-5型 |
|---|---|---|---|---|---|---|
| 主軸径 | 90Φ | 85Φ | 80Φ | 90Φ | 85Φ | 80Φ |
| 主軸 | 1,000rpm | 1,200rpm | 1,500rpm | 1,000rpm | 1,200rpm | 1,500rpm |
| 主軸電動機 | 3.75kw, 5.5kw | 3.75kw, 5.5kw | 3.75kw, 5.5kw | 3.75kw, 5.5kw | 3.75kw, 5.5kw | 3.75kw, 5.5kw |
| 油圧電動機 | 2.2kw | 2.2kw | 2.2kw | 2.2kw | 2.2kw | 2.2kw |
| 油圧ポンプ | 可変ポンプ | 可変ポンプ | 可変ポンプ | 可変ポンプ | 可変ポンプ | 可変ポンプ |
| 油圧常用圧力 | 17～35kgf/㎠ | 17～35kgf/㎠ | 17～35kgf/㎠ | 17～35kgf/㎠ | 17～35kgf/㎠ | 17～35kgf/㎠ |
| 油量 | 50ℓ | 50ℓ | 50ℓ | 60ℓ | 60ℓ | 60ℓ |
| 最大加工径 | 80Φ | 80Φ | 80Φ | 80Φ | 80Φ | 80Φ |
| 機械重量 | 1,500kg | 1,500kg | 1,500kg | 1,850kg | 1,850kg | 1,850kg |
| 機械長さ | 2,200ｍｍ | 2,200ｍｍ | 2,200ｍｍ | 2,200ｍｍ | 2,200ｍｍ | 2,200ｍｍ |
| 機械幅 | 1,600ｍｍ | 1,600ｍｍ | 1,600ｍｍ | 1,850ｍｍ | 1,850ｍｍ | 1,850ｍｍ |
| 機械高さ | 1,950ｍｍ | 1,950ｍｍ | 1,950ｍｍ | 1,950ｍｍ | 1,950ｍｍ | 1,950ｍｍ |
| 設置床面積 | 600ｍｍＸ1000ｍｍ | 600ｍｍＸ1000ｍｍ | 600ｍｍＸ1000ｍｍ | 600ｍｍＸ1000ｍｍ | 600ｍｍＸ1000ｍｍ | 600ｍｍＸ1000ｍｍ |
上記以外の商品
当社では単能機以外に以下の商品を扱っております。
お気軽にお問い合わせください。
- バー材切断専用機
- パイプ材切断専用機
- 切断機用バイト研磨機
- 旋削バイト研磨機
- バイトホーニング加工機
- ベアリング旋削品総合検査機
- チップクラッシャー
- ベアリング自動運搬装置（エレベーター／回転ホッパー／ストレッジボックス）
- ストッパー付油圧シリンダー
- その他各種消耗品及び交換部品
